H型膠塊聯軸器

發布時間：2016/04/20

H型膠塊聯軸器

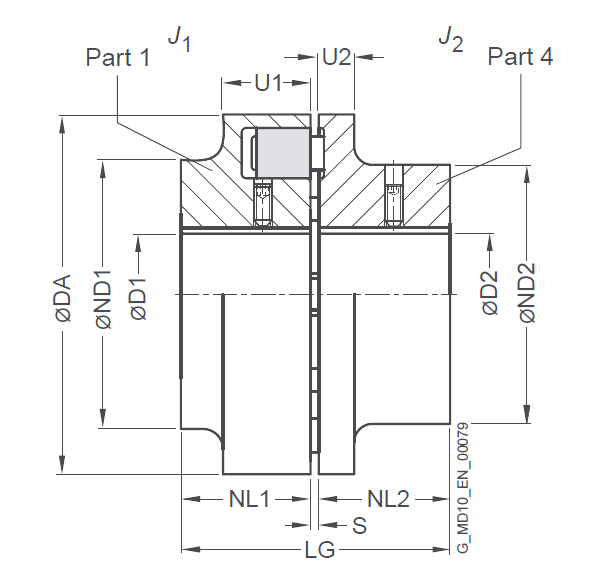

HTLA型

型號	額定轉矩N·m	轉速rpm	尺寸												轉動 慣量 kg·m²	重量kg
	Tkn	nkmax	D1		D2		DA	ND1	ND2	NL1/ NL2	S	U1	U2	LG	J1/J2	G
	Tkn	nkmax	min	max	min	max	DA	ND1	ND2	NL1/ NL2	S	U1	U2	LG	J1/J2	G
58	19	7500		19		24	58	58	40	20	3	20	8	43	0.0001	0.4
68	34	7000		24		28	68	68	50	20	3	20	8	43	0.0002	0.54
80	60	6000		30		38	80	80	68	30	3	30	10	63	0.0006	1.3
95	100	5500		42		42	95	76	76	35	3	30	12	73	0.0013	2.2
110	160	5300		48		48	110	86	86	40	3	34	14	83	0.003	3.3
125	240	5100		55		55	125	100	100	50	3	36	18	103	0.006	5.2
140	360	4900		60		60	140	100	100	55	3	34	20	113	0.007	5.6
160	560	4250		65		65	160	108	108	60	4	39	20	124	0.01	7.8
180	880	3800		75		75	180	125	125	70	4	42	20	144	0.02	11.5
200	1340	3400		85		85	200	140	140	80	4	47	24	164	0.04	16
225	2000	3000		90		90	225	150	150	90	4	52	18	184	0.07	20
250	2800	2750	46	100	46	100	250	165	165	100	6	60	18	206	0.12	29
280	3900	2450	49	110	54	110	280	180	180	110	6	65	20	226	0.18	38

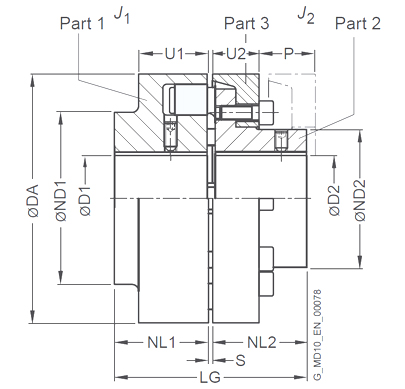

HTLB型

型號	額定轉矩N·m	轉速rpm	尺寸													轉動 慣量 kg·m²	重量kg
	Tkn	nkmax	D1		D2		DA	ND1	ND2	NL1/ NL2	S	U1	U2	P	LG	J1/J2	G
	Tkn	nkmax	min	max	min	max	DA	ND1	ND2	NL1/ NL2	S	U1	U2	P	LG	J1/J2	G
110	160	5300		48		38	110	86	62	40	3	34	20	33	83	0.003	3
125	240	5100		55		45	125	100	75	50	3	36	23	38	103	0.005	4.8
140	360	4900		60		50	140	100	82	55	3	34	28	43	113	0.008	6
160	560	4250		65		58	160	108	95	60	4	39	28	47	124	0.014	8.4
180	880	3800		75		65	180	125	108	70	4	42	30	50	144	0.025	12
200	1340	3400		85		75	200	140	122	80	4	47	32	53	164	0.04	17
225	2000	3000		90		85	225	150	138	90	4	52	38	61	184	0.08	23
250	2800	2750	46	100		95	250	165	155	100	6	60	42	69	206	0.13	31
280	3900	2450	49	110	54	105	280	180	172	110	6	65	42	73	226	0.2	41
315	5500	2150	49	100	46	100	315	165	165	125	6	70	47	78	256	0.32	57
315	5500	2150	90	120	90	120	315	200	200	125	6	70	47	78	256	0.35	61
350	7700	2000	61	110	61	110	350	180	180	140	6	74	51	83	286	0.54	78
350	7700	2000	90	140	90	140	350	230	230	140	6	74	51	83	286	0.61	82
400	10300	1700	66	120	66	120	400	200	200	160	6	78	56	88	326	1.0	112
400	10300	1700	100	150	100	150	400	250	250	160	6	78	56	88	326	1.1	117
440	13500	1550	80	130	80	130	440	215	215	180	7	86	64	99	367	1.5	147
440	13500	1550	120	160	120	160	440	265	265	180	7	86	64	99	367	1.7	155
480	16600	1400	90	145	90	145	480	240	240	190	7	90	65	104	387	2.3	184
480	16600	1400	136	180	136	180	480	300	300	190	7	90	65	104	387	2.6	200
520	21200	1300	100	150	100	150	520	250	250	210	7	102	68	115	427	3.3	234
520	21200	1300	140	190	140	190	520	315	315	210	7	102	68	115	427	3.7	254
560	29000	1200	120	200	120	200	560	320	320	220	9	115	80	125	449	6.0	329
610	38000	1100	130	220	130	220	610	352	352	240	9	121	88	135	489	9.0	416
660	49000	1000	140	240	140	240	660	384	384	260	9	132	96	145	529	13.5	546
710	62000	1000	140	260	140	260	710	416	416	290	9	138	102	155	589	19	680

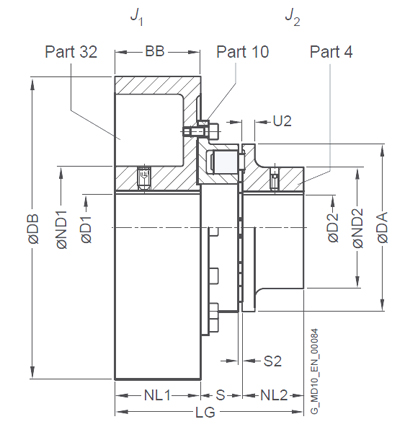

HTLC型

型號	額定轉矩N·m	轉速rpm	尺寸														轉動 慣量 kg·m²		重量kg
	Tkn	nkmax	D1		D2		DA	ND1	ND2	NL1/ BB	NL2	S2	S	DB	U2	LG	J1	J2	G
	Tkn	nkmax	min	max	min	max	DA	ND1	ND2	NL1/ BB	NL2	S2	S	DB	U2	LG	J1	J2	G
125	240	3400		55		55	125	84	100	75	50	3	31	200	18	156	0.043	0.006	11.3
140	360	2750		60		60	140	128	100	95	55	3	34	250	20	184	0.13	0.007	22.3
160	560	2750		70		65	160	128	108	95	60	4	40	250	20	195	0.14	0.01	24
180	880	2150		70		75	180	128	125	95	70	4	41	250	20	206	0.16	0.02	28
180	880	2150		80		75	180	128	125	118	70	4	43	315	20	231	0.35	0.02	35
200	1340	2190		80		85	200	128	140	118	80	4	48	315	24	246	0.37	0.04	40
		1700		90				160		150			48	400		278	1.1		60
		1400		110				175		190			48	500		318	2.8		98
225	2000	2150		80		90	225	128	150	118	90	4	51	315	18	259	0.39	0.07	45
		1700		90				160		150			53	400		293	1.1		63
		1400	38	110				175		190			53	500		333	3.1		102
250	2800	1700		100	46	100	250	160	165	150	100	5	63	400	18	313	1.16	0.12	73
250	2800	1400	38	110	46	100	250	175	165	190	100	5	63	500	18	353	2.9	0.12	108
280	3900	1700		110	54	110	280	160	180	150	110	5	65	400	20	325	1.24	0.18	82
		1400	48					175		190			68	500		368	3.1		115
		1100	48					175		236			68	630		414	8.0		168

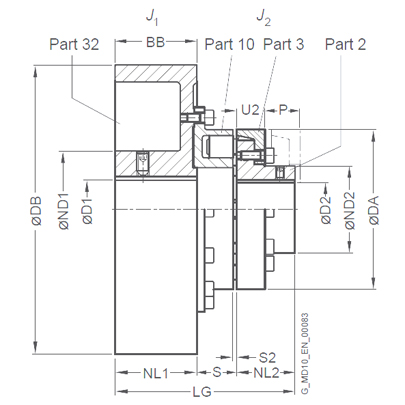

HTLD型

型號	額定轉矩N·m	轉速rpm	尺寸														轉動 慣量 kg·m²		重量kg
	Tkn	nkmax	D1		D2		DA	ND1	ND2	NL1/ BB	NL2	S2	S	DB	U2	LG	J1	J2	G
	Tkn	nkmax	min	max	min	max	DA	ND1	ND2	NL1/ BB	NL2	S2	S	DB	U2	LG	J1	J2	G
125	240	3400		55		45	125	84	75	75	50	3	31	200	23	156	0.043	0.004	10.9
140	360	2750		60		50	140	128	82	95	55	3	34	250	28	184	0.13	0.008	21
160	560	2750		70		58	160	128	95	95	60	4	40	250	28	195	0.14	0.014	22
180	880	2750		70		65	180	128	108	95	70	4	41	250	30	206	0.16	0.025	28
180	880	2150		80		65	180	128	108	118	70	4	43	315	30	231	0.35	0.025	35
200	1340	2150		80		75	200	128	122	118	80	4	48	315	32	246	0.37	0.04	40
		1700		90				160		150			48	400		278	1.1		60
		1400		110				175		190			48	500		318	2.8		98
225	2000	2150		80		85	225	128	138	118	90	4	51	315	38	259	0.39	0.08	47
		1700		90				160		150			53	400		293	1.1		65
		1400	38	110				175		190			53	500		333	3.1		104
250	2800	1700		100		95	250	160	155	150	100	5	63	400	42	313	1.16	0.13	76
250	2800	1400	38	110		95	250	175	155	190	100	5	63	500	42	353	2.9	0.13	113
280	3900	1700		100	54	105	280	160	172	150	110	5	65	400	42	325	1.24	0.2	85
		1400	48	110				175		190			68	500		368	3.1		118
		1100	48	110				175		236			68	630		414	8.0		171
315	5500	1700		100	46	100	315	160	165	150	125	5	73	400	47	348	1.4	0.32	96
		1400	48	110				175		190			73	500		388	3.3		134
		1100	48	110				175		236			73	630		434	8.2		183
		1000	55	120				192		265			73	710		463	14.2		236
315	5500	1700		100	90	120	315	160	200	150	125	5	73	400	47	348	1.4	0.35	97
		1400	48	110				175		190			73	500		388	3.3		136
		1100	48	110				175		236			73	630		434	8.2		185
		1000	55	120				192		265			73	710		463	14.2		238
350	7700	1100	48	110	61	110	350	175	180	236	140	5	76	630	51	452	8.5	0.54	200
350	7700	1000	55	120	61	110	350	192	180	265	140	5	76	710	51	481	14.6	0.54	253
350	7700	1100	48	110	90	140	350	175	230	236	140	5	76	630	51	452	8.5	0.61	203
350	7700	1000	55	120	90	140	350	192	230	265	140	5	76	710	51	481	14.6	0.61	257
